4.1 Modulación FSK

Existen aplicaciones en las que es necesario transmitir información digital a través de un canal analógico, de las muchas formas posibles de abordar este problema, nos centraremos en la modulación FSK (frequency shift keying): Un transmisor FSK envía información digital utilizando dos frecuencias, una representará un ‘1’ y la otra un “0”:

fig1

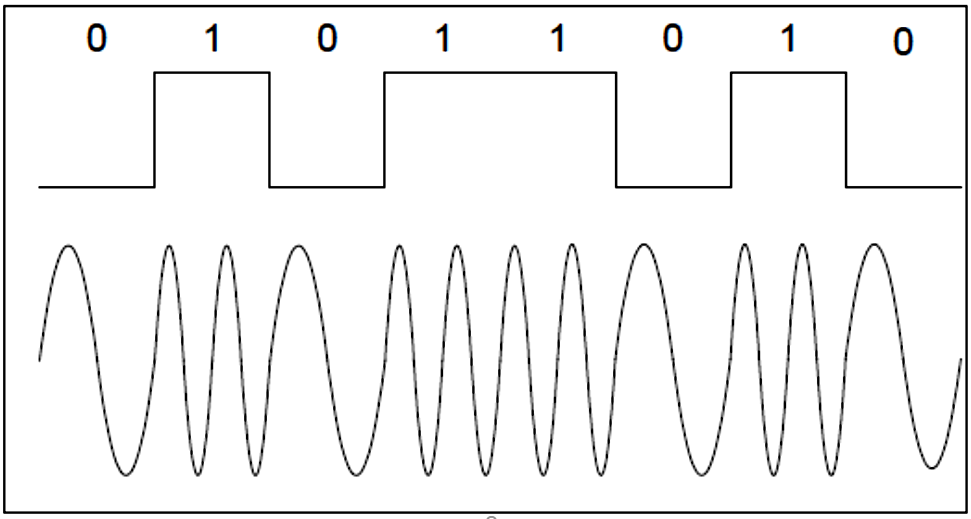

Figura 1-1. Modulación FSK.

Un receptor FSK demodula la señal recibida y recupera la secuencia original de bits (“0” y “1”). En este laboratorio usaremos el estándar V23, con una velocidad de 1200 baudios. Las frecuencias asignadas son:

  • “0” → \(f_o=2100\,\text{Hz}\)

  • “1” → \(f_o=1300\,\text{Hz}\)

La frecuencia de muestreo será \(f_s=48\,\text{kHz}\).

Para generar la señal FSK, se utilizará el modulador DDS diseñado en la práctica 3, pero en este caso la frecuencia de salida se modificará en función de los bits a transmitir.
