6.2 Aplicación HWWDT a lab5

Para incluir el módulo HWWDT en la aplicación desarrollada en lab5, es necesario tener en cuenta los siguientes aspectos de diseño:

  • Periodo de tiempo: configurar el tiempo de expiración. Debe ser lo bastante largo para cubrir los retrasos esperados en la operación normal, pero lo bastante corto para detectar fallos reales con rapidez.

  • Ubicación del feed: colocar la alimentación en una sección del código que se ejecute regularmente en la operación normal (bucle principal o tarea periódica frecuente).

  • Efecto: Configurar el watch dog para que genere una interrupción, un reinicio, o ambos al expirar.

En lab5, el watchdog se integra de la siguiente manera:

  1. Inicialización: configurar el watchdog en el arranque del sistema con un tiempo de expiración de 10 ms (10 veces el periodo de 1 kHz).

  2. Alimentación: incluir el «feed» del watchdog en la tarea periódica de 1 kHz, asegurando que se ejecute regularmente.

  3. Incluir código de bloqueo en las situaciones de error en la ISR de I2S, forzando de esta forma que el watchdog reinicie el sistema en caso de fallo.

  4. Configurar el watchdog para que genere una interrupción antes del reinicio, permitiendo realizar tareas de registro de errores.

Con esta configuración el sistema se reinicia si:

  • Hay un bloqueo en el bucle principal.

  • El buffer de transmisión está vacío cuando se intenta enviar datos por I2S.

  • El buffer de recepción está lleno cuando se intenta leer datos por I2S.

Integración de HWWDT en lab5

  1. Configuración del proyecto.

  • Abre el proyecto lab6.

  • Selecciona el target lab6.

  1. Tareas a realizar.

  • En la función main() incluye el código necesario para inicializar el HWWDT con un tiempo de desbordamiento de 10 ms y la generación de reset activada. Este código debe situarse al comienzo de la función main().

  • Incluye código para alimentar el perro guardián (HWWDT) en la tarea periódica de 1 kHz.

  • Crea el código de la subrutina de interrupción NMI (void NMI_Handler(void)). En esta subrutina incluye código para distinguir si la interrupción ha sido generada por el HWWDT y en ese caso realiza el siguiente proceso:

    si (si la NMI fue generada por el Hardware Watchdog)
{
    registrar estado de buffers circulares para diagnóstico post-mortem
    detener la ejecución (bucle infinito), espera reset de HWWDT
}

  1. Test de la aplicación:

  • Lanza el debugger ico_debug y ejecuta la aplicación ico_run.

    Verifica que funciona correctamente, no debería producirse ningún reinicio del sistema.

    Sin detener la ejecución, pon un breakpoint ico_bpnt al principio de la función main() para verificar que el sistema no se reinicia.

  • Introduce un breakpoint ico_bpnt en la línea de código donde se realiza la alimentación del HWWDT en la tarea periódica de 1 kHz. El programa se detendrá en este punto.

  • Verifica que los valores de estado y configuración de los registros del HWWDT son correctos:

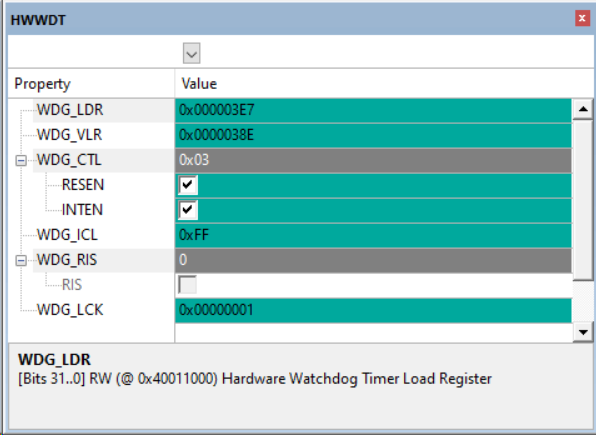

    • Selecciona en el menú de Keil Peripherals ‣ System Viewer ‣ HWWDT abre el visor de registros del HWWDT:

      fig15

  • Al detener la ejecución en el breakpoint, el I2S ha seguido funcionando y ha vaciado el buffer interno de transmisión, al reanudar la ejecución la interrupción se activa de forma reiterada, sin dejar que se llene el buffer interno de transmisión. Este comportamiento provoca que tx_buff_circ se vacíe y el sistema se bloquee en la ISR. En este punto el HWWDT no es alimentado y se produce el reinicio del sistema.

    Pon un breakpoint al principio de la subrutina de interrupción NMI y otro al principio de la función main()

    Reanuda la ejecución del programa ico_run y verifica el comportamiento descrito.

  • Cuando se detenga al llegar al breakpoint situado al principio de la función main(), comprueba los valores de las variables globales que se han escrito en la subrutina de interrupción NMI para hacer un log del estado de los buffers circulares.

  • Elimina los breakpoints y vuelve a ejecutar la aplicación ico_run para verificar que el sistema funciona correctamente. No debería producirse ningún reinicio del sistema.
