4.3 Plan de pruebas (simulación)

4.3.1 Objetivo:

Verificar la funcionalidad del módulo VHDL uart_rx dando valor a sus entradas y observando sus salidas bajo distintas condiciones.

uart_rx, es un receptor UART que implementa:

  • Sincronización de entrada (anti-metaestabilidad con 2 flip-flops)

  • Recepción serie con formato: START (0) + 8 DATA (LSB primero) + STOP (1)

  • Velocidad: 19200 baud @ 100 MHz (5208 ciclos por bit)

  • Visualización del dato recibido en LEDs y display 7 segmentos

  • Indicador de recepción de datos (DRI)

4.3.2 Configuración de Prueba

4.3.2.1 Parámetros de Simulación

Constantes del Testbench

Constante

Valor

Descripción

clk_period

10 ns

Periodo del reloj (100 MHz)

BIT_time

1 sec / 19200

Duración de cada bit UART (19200 baudios)

4.3.2.2 Señales del Testbench

Entradas al DUT :

  • clk_tb: Reloj de 100 MHz (generado automáticamente)

  • rst_tb: Reset asíncrono activo en alto

  • rx_tb: Línea serie emulada

Salidas del DUT :

  • dato_tb: Dato recibido (8 bits) mostrado en los LEDs

  • ss_tb: Segmentos del display 7 segmentos

  • an_tb: Ánodos del display para multiplexación

  • dri_tb: Indicador de recepción de dato (activo durante la recepción de la trama)

Señales de verificación:

  • rx_byte: Dato a recibir (emulador línea serie)

  • rx_sequence: Secuencia de caracteres ASCII para test consecutivo

  • numero: Carácter visualizado en el display 7 segmentos

4.3.3 Casos de Prueba Implementados

4.3.3.1 Test 1: Reset y Condiciones Iniciales

Propósito:

Verificar que el módulo se inicializa correctamente tras un reset

Código implementado:
rst_tb <= '1',
          '0' after 35 ns;
wait for 40 ns;
wait for 0 ns;
Verificaciones esperadas:

  • DRI = '0' (no hay recepción de dato)

  • Registro de desplazamiento en estado inicial

  • Temporizador inicializado a 0

  • Contador de bits en 0

  • Máquina de estados en estado sinc0 (sincronización)

Resultado esperado:

Sistema listo para recibir primera trama

4.3.3.2 Test 2: Sincronización de RX

Propósito:

Verificar que el sincronizador de dos etapas funciona correctamente.

Código implementado:
rx_tb <= '1',
         '0' after 5 * clk_period,
         '1' after 15 * clk_period;
wait for 20 * clk_period;
wait for 0 ns;
Verificaciones esperadas:

  • Retardo de sincronización de 2 ciclos de reloj

  • Señal sincronizada correcta

Resultado esperado:

Sincronizador funcional.

4.3.3.3 Pruebas de Recepción de Patrones

Tests 3-5 verifican la recepción correcta de distintos patrones de datos.

Estructura común a todos los tests:

rx_byte  <= x"XX";   -- byte a recibir
rx_tb <= '0';     -- Bit de start
for i in 0 to 7 loop     -- Iteración por cada bit de dato
    wait for BIT_time;     -- Espera tiempo de 1 bit
    rx_tb <= rx_byte(i);   -- Transmite el bit (LSB primero)
end loop;
wait for BIT_time;
rx_tb <= '1';   -- Bit de stop
wait for BIT_time;
wait for 4 * clk_period;
wait for 0 ns;

Parámetros y resultados esperados por test:

Resumen de Tests de Patrones

Test

Byte

Trama (LSB primero)

Verificación

Test 3

0x55

\(\textcolor{blue}{\textsf{0}}\textsf{-1-0-1-0-1-0-1-0-}\textcolor{blue}{\textsf{1}}\)

dato_tb = 0x55

Verificaciones esperadas para todos los tests (3-5):

  • Bit START = “0” (primer bit recibido)

  • 8 bits de datos recibidos en orden correcto (LSB primero)

  • Bit STOP = “1” (último bit validado)

  • Valor dato_tb coincide con el patrón transmitido

  • Duración total de trama ≈ 10 * BIT_time

  • Transfer de registro de desplazamiento a registro de salida al finalizar la trama válida

  • Señal DRI se activa mientras se recibe la trama.

Resultado esperado:

Tramas UART recibidas correcta.

4.3.3.4 Test 4.1: Detección de Error - Glitch en Start

Propósito:

Verificar que el receptor rechaza pulsos cortos (glitches) que no corresponden a bits de start válidos.

Código implementado:
rst_tb <= '1', '0' after 35 ns; -- Activa reset
rx_tb  <= '1',
    '0' after 5 * clk_period,
    '1' after 25 * clk_period;  -- Glitch de 20 ciclos de reloj
wait for 30 * clk_period;
wait for 0 ns;
Verificaciones esperadas:

  • Glitch de 20 ciclos de reloj NO dispara recepción

  • Máquina de estados rechaza el pulso corto

  • No se modifica el registro de desplazamiento

  • Sistema permanece en estado de reposo/sincronización

Resultado esperado:

Rechazo correcto de glitches cortos

4.3.3.5 Test 4.2: Detección de Error - Bit de Stop Incorrecto

Propósito:

Verificar que el receptor detecta y rechaza tramas con bit de stop incorrecto (error de trama).

Código implementado:
rx_byte  <= x"50"; -- Dato a transmitir
rx_tb <= '0';   -- Bit de start
for i in 0 to 7 loop    -- Iteracion por cada bit de dato
    wait for BIT_time;  -- Espera tiempo de 1 bit
    rx_tb <= rx_byte(i);   -- Transmite el bit LSB primero
end loop;
wait for BIT_time;
rx_tb <= '0';   -- Bit de stop incorrecto (deberia ser '1')
wait for BIT_time;
rx_tb <= '1';
wait for 4 * clk_period;
wait for 0 ns;
Verificaciones esperadas:

  • Detección del error de bit de stop

  • Máquina de estados vuelve a estado sinc0

  • Registro de salida NO se actualiza

  • Display mantiene valor anterior (no 0x50)

  • Sistema preparado para recibir siguiente trama válida

Resultado esperado:

Detección de error de framing, rechazo de trama errónea

4.3.3.6 Test 5: Recepción de Datos Consecutivos

Propósito:

Verificar que el receptor puede manejar múltiples caracteres transmitidos de forma consecutiva sin pérdida de datos ni sincronización.

Código implementado:
for j in rx_sequence'range loop
    rx_byte  <= rx_sequence(j);
    rx_tb <= '0';       -- Bit de start
    for i in 0 to 7 loop    -- Iteracion por cada bit de dato
        wait for BIT_time;  -- Espera tiempo de 1 bit
        rx_tb <= rx_byte(i);   -- Transmite el bit LSB primero
    end loop;
    wait for BIT_time;
    rx_tb <= '1';       -- Bit de stop
    wait for BIT_time;  -- Tiempo entre caracteres
end loop;
wait for 0 ns;
Secuencia transmitida:

Caracteres ASCII: \(\textsf{"0123456789 "}\) (dígitos 0-9 y espacio) .. code-block:

* '0' (0x30), '1' (0x31), '2' (0x32), '3' (0x33), '4' (0x34)
* '5' (0x35), '6' (0x36), '7' (0x37), '8' (0x38), '9' (0x39)
* ' ' (0x20) - Espacio
Verificaciones esperadas:

  • Recepción correcta de cada carácter consecutivo

  • No pérdida de datos entre caracteres

  • Visualización correcta en display de 7 segmentos para cada dígito

  • Sincronización mantenida entre caracteres

  • Señal DRI se activa para cada carácter mientras se recibe

  • Cada dígito se muestra correctamente en la secuencia

Resultado esperado:

Recepción de múltiples tramas sin errores acumulativos

testbench.

En el archivo de recursos encontrarás un banco de pruebas (sim/uart_rx_tb.vhd) que verifica la funcionalidad del receptor UART mediante los casos de prueba descritos anteriormente.

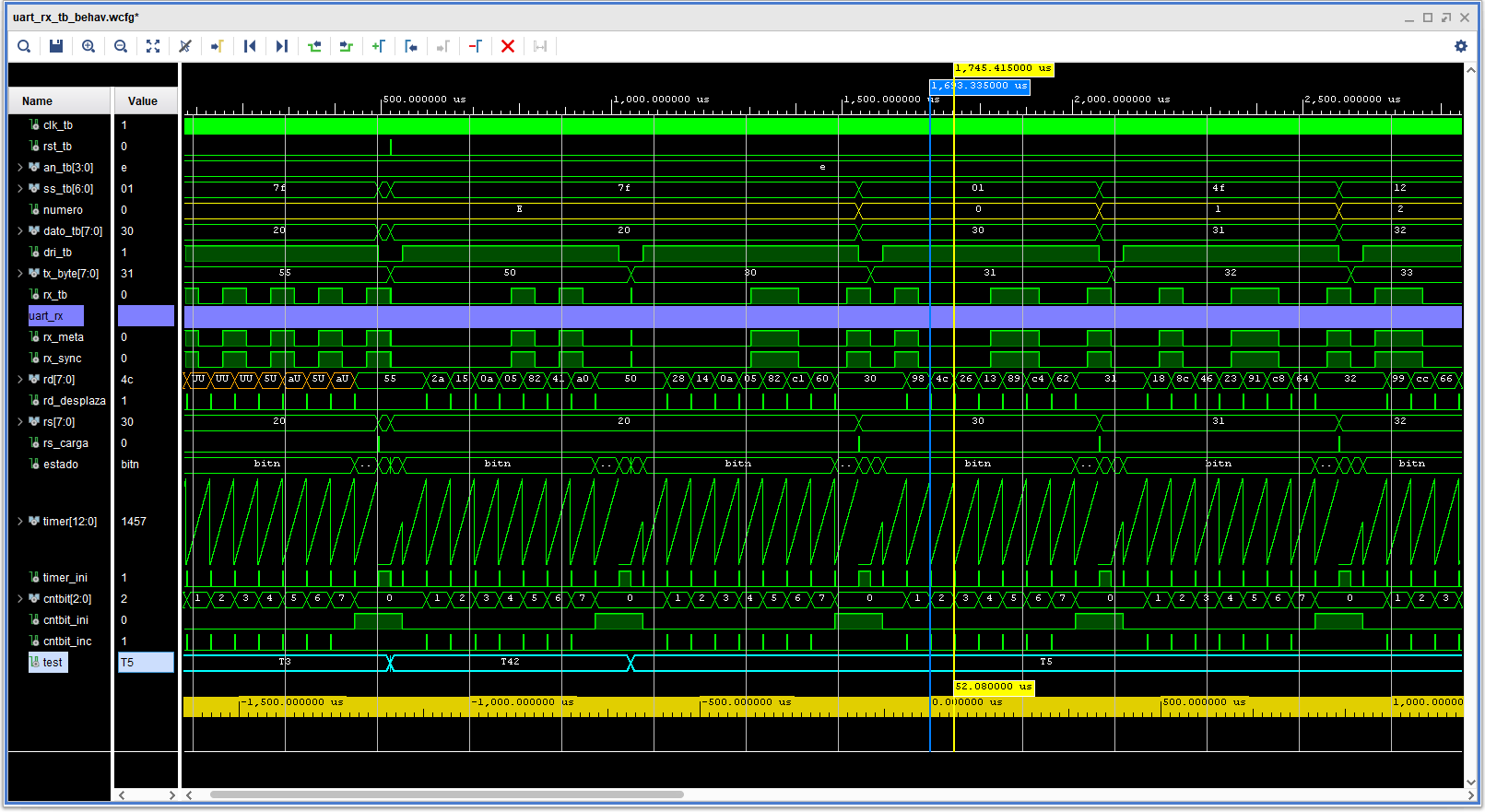

Una vez lanzada la simulación, añade las señales internas a la ventana de formas de onda. Especialmente las señales:

  • rx_sync: Señal RX sincronizada con 2 flip-flops

  • rd: Registro de desplazamiento serie/paralelo

  • rd_desplaza: Señal de desplazamiento del registro de desplazamiento

  • rs: Registro de salida con dato almacenado

  • rs_carga: Señal de carga del registro de salida

  • estado: Estado actual de la máquina de estados

  • timer: Contador de ciclos para muestreo central

  • timer_ini: Señal de inicialización del temporizador

  • cntbit: Contador de bits recibidos (0-7)

  • cntbit_inc: Señal de incremento del contador de bits

  • cntbit_ini: Señal de inicialización del contador de bits

  • test: Indicador del test actual (T1, T2, T3, T4.1, T4.2, T5)

Escoge el radix adecuado para cada señal:

  • Hexadecimal (hex) para dato_tb, rs

  • Binario (bin) para ss_tb, rd

  • Decimal (unsigned o unsigned decimal) para timer, cntbit

Guarda la configuración de la ventana de formas de onda.

Pon breakpoints en los puntos indicados en el código (líneas con comentarios -- >>> Pon un breakpoint en la línea anterior) para detener la simulación y comprobar los valores de las señales en cada test.

Reinicia la simulación y avanza hasta el siguiente breakpoint.

Código VHDL del testbench.
  1-------------------------------------------------------------------------------
  2-- File: uart_rx_tb.vhd
  3-- Description: Testbench para el receptor UART (uart_rx)
  4--              Verifica la funcionalidad del receptor serie a 19200 baudios
  5--              mediante diferentes casos de prueba
  6-- Author:
  7-- Date: 2025
  8--
  9-- Tests:
 10--   T1: Reset y condiciones iniciales
 11--   T2: Sincronizacion de la senal RX
 12--   T3: Recepcion correcta de un dato
 13--   T4: Verificacion de errores (glitch en start, error en stop)
 14--   T5: Recepcion de rx_sequence consecutivos
 15-------------------------------------------------------------------------------
 16
 17library ieee;
 18use ieee.std_logic_1164.all;
 19use ieee.numeric_std.all;
 20
 21entity uart_rx_tb is
 22end;
 23
 24architecture Behavioral of uart_rx_tb is
 25    ---------------------------------------------------------------------------
 26    -- DECLARACION DEL COMPONENTE BAJO PRUEBA (DUT)
 27    ---------------------------------------------------------------------------
 28    component uart_rx
 29        port (
 30            CLK  : in std_logic;                     -- Reloj del sistema (100 MHz)
 31            RST  : in std_logic;                     -- Reset asincrono activo alto
 32            RX   : in std_logic;                     -- Linea de recepcion serie
 33            DATO : out std_logic_vector (7 downto 0);-- Dato recibido
 34            SS   : out std_logic_vector (6 downto 0);-- Display 7 segmentos
 35            AN   : out std_logic_vector (3 downto 0);-- Anodos del display
 36            DRI  : out std_logic                     -- Dato Recibido e Indicador de listo
 37        );
 38    end component;
 39
 40    ---------------------------------------------------------------------------
 41    -- CONSTANTES DE SIMULACION
 42    ---------------------------------------------------------------------------
 43    constant clk_period : time := 10 ns;        -- Periodo de reloj (100 MHz)
 44    constant BIT_time : time := 1 sec/19200;     -- Tiempo de bit UART (19200 baudios)
 45
 46    ---------------------------------------------------------------------------
 47    -- SENALES DEL TESTBENCH
 48    ---------------------------------------------------------------------------
 49    -- Senales conectadas al DUT
 50    signal clk_tb  : std_logic := '0';          -- Reloj de prueba
 51    signal rst_tb  : std_logic;                 -- Reset de prueba
 52    signal rx_tb   : std_logic;                 -- Linea RX emulada
 53    signal an_tb   : std_logic_vector (3 downto 0);  -- Anodos
 54    signal ss_tb   : std_logic_vector (6 downto 0);  -- 7 segmentos
 55    signal dato_tb : std_logic_vector (7 downto 0);  -- Dato recibido
 56    signal dri_tb  : std_logic;                 -- Indicador listo
 57
 58    -- Senales del emulador de transmisor serie
 59    signal numero  : character;                 -- Caracter visualizado en 7 segmentos
 60    type rx_sequence_t is array (0 to 10) of unsigned(7 downto 0);
 61    signal rx_sequence : rx_sequence_t := (x"30", x"31", x"32", x"33", x"34",
 62                                    x"35", x"36", x"37", x"38", x"39", x"20");
 63    signal rx_byte  : unsigned(7 downto 0);        -- Byte a transmitir en el test
 64
 65    -- Indicador de número de test
 66    type test_t is (T1, T2, T3, T41, T42, T5);
 67    signal test : test_t := T1;
 68
 69begin
 70
 71    ---------------------------------------------------------------------------
 72    -- INSTANCIACION DEL DUT (Device Under Test)
 73    ---------------------------------------------------------------------------
 74    lab4_inst : uart_rx
 75    port map
 76    (
 77        CLK  => clk_tb,
 78        RST  => rst_tb,
 79        RX   => rx_tb,
 80        DATO => dato_tb,
 81        SS   => ss_tb,
 82        AN   => an_tb,
 83        DRI  => dri_tb
 84    );
 85
 86    ---------------------------------------------------------------------------
 87    -- GENERADOR DE RELOJ
 88    ---------------------------------------------------------------------------
 89    clk_tb <= not clk_tb after clk_period/2;
 90
 91    ---------------------------------------------------------------------------
 92    -- PROCESO PRINCIPAL DE VERIFICACION FUNCIONAL DEL DUT
 93    ---------------------------------------------------------------------------
 94    process
 95    begin
 96        rx_tb <= '0';
 97
 98        -----------------------------------------------------------------------
 99        -- T1: Reset y condiciones iniciales
100        -----------------------------------------------------------------------
101        rst_tb <= '1',
102                '0' after 35 ns;
103        wait for 40 ns;
104        wait for 0 ns;
105        -- >>> Pon un breakpoint en la linea anterior y Comprueba T1.1 .. T1.7
106
107        -----------------------------------------------------------------------
108        -- T2: Sincronizacion de RX
109        -----------------------------------------------------------------------
110        test <= T2;
111        rx_tb <= '1',
112                '0' after 5 * clk_period,
113                '1' after 15 * clk_period;
114        wait for 20 * clk_period;
115        wait for 0 ns;
116        -- >>> Pon un breakpoint en la linea anterior y Comprueba T2.1
117
118        -----------------------------------------------------------------------
119        -- T3: Verificar la recepcion correcta de un dato
120        -----------------------------------------------------------------------
121        test <= T3;
122        rx_byte  <= x"55"; -- Dato a transmitir: 'U' (ASCII 0x55)
123        rx_tb <= '0';   -- Bit de start
124        for i in 0 to 7 loop    -- Iteracion por cada bit de dato
125            wait for BIT_time;  -- Espera tiempo de 1 bit
126            rx_tb <= rx_byte(i);   -- Transmite el bit LSB primero
127        end loop;
128        wait for BIT_time;
129        rx_tb <= '1';   -- Bit de stop
130        wait for BIT_time;
131        wait for 4 * clk_period;
132        wait for 0 ns;
133        -- >>> Pon un breakpoint en la linea anterior y Comprueba T3.1 .. T3.9
134
135        -----------------------------------------------------------------------
136        -- T4: Verificar deteccion de errores en la comunicacion
137        -----------------------------------------------------------------------
138        -- T4.1: Glitch en bit de start (pulso corto que debe ser rechazado)
139        test <= T41;
140        rst_tb <= '1', '0' after 35 ns; -- Activa reset
141        rx_tb  <= '1',
142            '0' after 5 * clk_period,
143            '1' after 25 * clk_period;  -- Glitch de 20 ciclos de reloj
144        wait for 30 * clk_period;
145        wait for 0 ns;
146        -- >>> Pon un breakpoint en la linea anterior y Comprueba T4.1
147
148        -- T4.2: Error en bit de stop (debe rechazar la trama)
149        test <= T42;
150        rx_byte  <= x"50"; -- Dato a transmitir
151        rx_tb <= '0';   -- Bit de start
152        for i in 0 to 7 loop    -- Iteracion por cada bit de dato
153            wait for BIT_time;  -- Espera tiempo de 1 bit
154            rx_tb <= rx_byte(i);   -- Transmite el bit LSB primero
155        end loop;
156        wait for BIT_time;
157        rx_tb <= '0';   -- Bit de stop incorrecto (deberia ser '1')
158        wait for BIT_time;
159        rx_tb <= '1';
160        wait for 4 * clk_period;
161        wait for 0 ns;
162        -- >>> Pon un breakpoint en la linea anterior y Comprueba T4.2
163
164        -----------------------------------------------------------------------
165        -- T5: Verificar la recepcion de rx_sequence consecutivos
166        -- Transmite la secuencia: "0123456789 " (digitos y espacio)
167        -----------------------------------------------------------------------
168        test <= T5;
169        rx_tb <= '1';
170        for j in rx_sequence'range loop
171            rx_byte  <= rx_sequence(j);
172            rx_tb <= '0';       -- Bit de start
173            for i in 0 to 7 loop    -- Iteracion por cada bit de dato
174                wait for BIT_time;  -- Espera tiempo de 1 bit
175                rx_tb <= rx_byte(i);   -- Transmite el bit LSB primero
176            end loop;
177            wait for BIT_time;
178            rx_tb <= '1';       -- Bit de stop
179            wait for BIT_time;  -- Tiempo entre caracteres
180        end loop;
181        wait for 0 ns;
182        -- >>> Pon un breakpoint en la linea anterior y Comprueba T5 .. T8
183        -- >>> Utiliza la simulacion completa para verificar T9
184
185        wait; -- Pausa para finalizar el proceso
186    end process;
187
188    ---------------------------------------------------------------------------
189    -- DECODIFICADOR DE 7 SEGMENTOS A CARACTER (para debug)
190    -- Convierte la salida del display a un caracter legible
191    ---------------------------------------------------------------------------
192    numero <= '0' when (ss_tb = "0000001") else  -- Digito 0
193            '1' when (ss_tb = "1001111") else  -- Digito 1
194            '2' when (ss_tb = "0010010") else  -- Digito 2
195            '3' when (ss_tb = "0000110") else  -- Digito 3
196            '4' when (ss_tb = "1001100") else  -- Digito 4
197            '5' when (ss_tb = "0100100") else  -- Digito 5
198            '6' when (ss_tb = "0100000") else  -- Digito 6
199            '7' when (ss_tb = "0001101") else  -- Digito 7
200            '8' when (ss_tb = "0000000") else  -- Digito 8
201            '9' when (ss_tb = "0000100") else  -- Digito 9
202            'E';                               -- Error/otro caracter
203
204end;
Ventana de simulación con formas de onda
